渠道閘門主要結構特點：

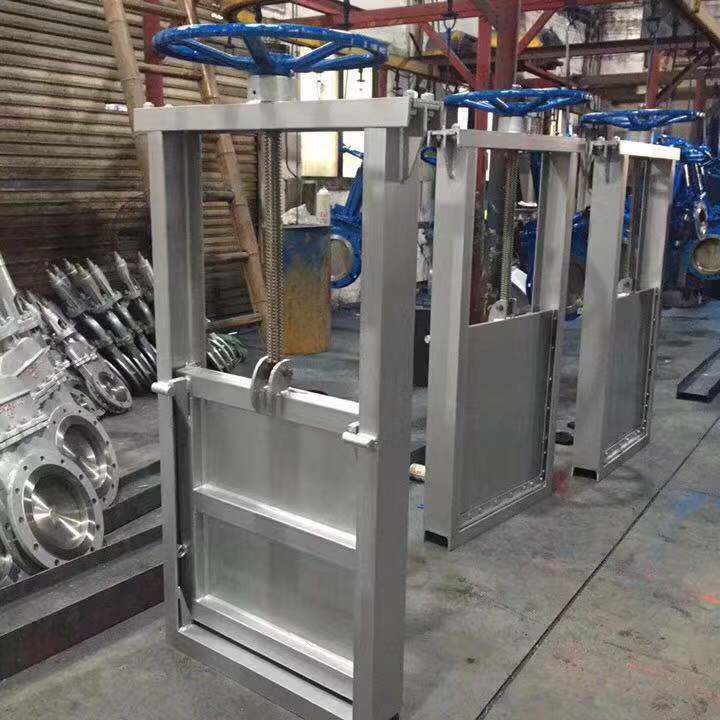

1、渠道閘門采用整體結構、暗桿啟閉的形式，閘槽的過水寬度與渠道等寬，門板的密封采用橡膠密封，且適用于雙向止水除非另有規定。門框、門架采用鋼板在剪板機上下料，在折彎機上折邊，在專用工作臺上拼裝焊接。結構牢固合理，能承受活動載荷，門框保證在受到啟閉機重力和啟閉力反作用時不變形。渠道閘門適合于開敞的明渠安裝，三邊止水，閘門關閉后，門板應高于最高設計水位100mm以上。

2、門板為梁板式結構，門體用不銹鋼0Cr17Ni12Mo2（316）鋼板加工成方形板，在其迎水面用鋼板焊接“井”字加強筋。在最大受壓條件下應具有足夠的強度和剛度，板的厚度不低于8mm，撓度不大于渠寬1/1000。確保了門體的不變形。閘門為暗桿式啟閉，在門體上部的重錘線部位設置啟閉螺母，留有絲桿通道，保證閘門平穩地升降。

3、止水橡膠采用優質產品，此產品彈性高，止水效果好、耐腐蝕、抗老化。用鋼板壓條和螺栓把止水橡膠固定在門框邊上，泄漏量不大于1.25L/min.n（密封長度）

4、絲桿采用圓鋼精加工而成，其螺紋精度達7e級標準，保證了與啟閉螺母的密切配合。門桿直徑為50mm。

5、電動驅動裝置附設手輪操作機構，手輪直徑不大于400mm，手輪的操作力應小于150N，電動啟閉裝置直接安裝在門架的上部，離地的高度滿足人工手輪操作的高度。
